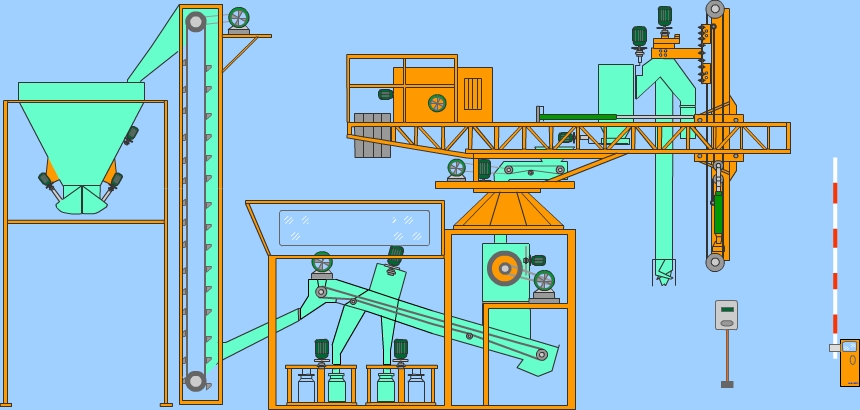

双收集塔式汽车采样系统图

塔式采样特点的描述

 塔式采样机包括悬臂式旋转机构、螺旋式采样头系统、采样小车及升降装置、初级皮带给料机、环锤式破碎机、旋转式缩分器、收集器、钢结构、电气控制系统、工控机及控制室等。

半自动采样

 当选定要采样的汽车后，采样系统后级设备自动启动运行。将前级系统操作方式选为“手动”，采样点由操作人员手动操作定位。操作人员将小车、大臂操作到要采样的位置，按下“采样”按钮，螺旋钻自动进入车厢采样。当钻取完样品螺旋钻提升到最高位后，大臂、小车自动回到原位将样品卸入接料斗，单次采样完毕。此时，操作人员可将小车、大臂手动操作到下一位置点进行采样。当全部车辆采样完毕后，按下“清扫”按钮将后级设备内的余煤排出。

全自动方式

 当汽车到达采样区域后，采样系统大臂、小车按照程序随机运行至采样点，小车到位后，螺旋钻自动进行采样，采样完毕后，当螺旋钻提升到最高位后，小车反向运行回到原位将料斗内的料卸出。小车、大臂自动运行至下一采样点继续采样。当采样完毕，大臂、小车自动回到原位准备下一次采样。
