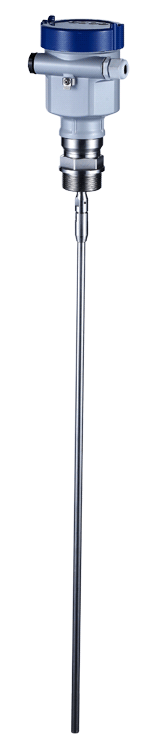

导波雷达料位计

    导波雷达料位计是一种微波料位计，它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波，能量波在波导管中传输，能量波遇到障碍物反射，反射的能量波由波导管传输至接收装置，再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定料位变化情况。由电子装置对微波信号进行处理，最终转化成与料位相关的电信号。超声波料位计中换能器是眼睛，而雷达料位计中高频头和天线是眼睛，回波处理是料位计的大脑。雷达料位计继承了超声波料位计的回波处理技术。

   雷达料位计发出的电磁波碰到被测介质被反射，反射回波的质量反映了料位计应用效果。回波质量定义为最小回波幅度(在最恶劣条件下回波幅度)比最大噪声幅度(虚假回波、多径反射波等的幅度)。回波质量数值越大，料位计应用效果越好。

    在高温、高压工况条件下，导波雷达料位计与脉冲(非接触)雷达料位计相比更具优势。脉冲雷达天线由不锈钢和PTFE构成，而PTFE最高使用温度200°，最高压力4MP。当导波雷达用不锈钢和陶瓷构成时，最高使用温度400°，最高压力40MP。
